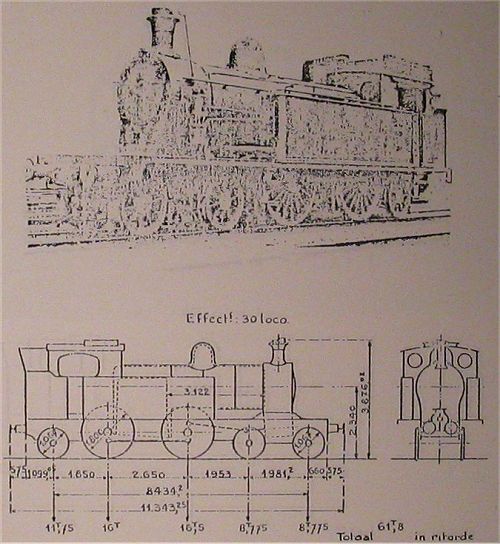

Bouwjaar: 1899
Nummering Locomotieven: 14.001 - 14.032
Type locomotief:    ( Atlantic )   4-4-2

Mechanisme
     Diameter van Cilinders (d) : 430 mm
     Zuigerslag (l) : 640 mm
     Diameter van Drijfwielen (D) : 1,800 m

Ketel
     Keteldruk (P) : 12,5 kg/cm²

     Rooster
          Lengte: 1,711 m
          Breedte: 1,066 m
          Oppervlakte (G) : 1,82

     Verwarmingsoppervlak van de vuurhaard: 10,26m²

     Pijpenbundel
               diameters : 40/45 mm
               aantal: 218
               oppervlakte 85,52

     Totale verwarmingsoppervlakte (S) : 95,79

     Ketelromp
          Gemiddelde diameter: 1,324 m
          Plaatdikte: 14 mm

     Dikte Vuurkistmantel: 16 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          pijpenplaat: 16 tot 27 mm

     Dikte van pijpenplaat - Rookkast: 22 mm
     Inhoud van de ritvaardige  ketel: 3,100
     Volume van de stoomkamer: 1,150
     Oppervlakte van stoomafgifte: 5,30

Verhouding S/G : 52,5
Inhoud waterbakken: 6,500
Inhoud kolenbakken: 2 ton
Gewicht lege locomotief: 52,5 ton
Adhesiegewicht (A): 33 ton
Verhouding T/A: 1/6,2
Trekvermogen: T= 0,65pd²l    5 330 kg
