Bouwjaar: 1901
Nummering Locomotieven: 18.001 - 18.078

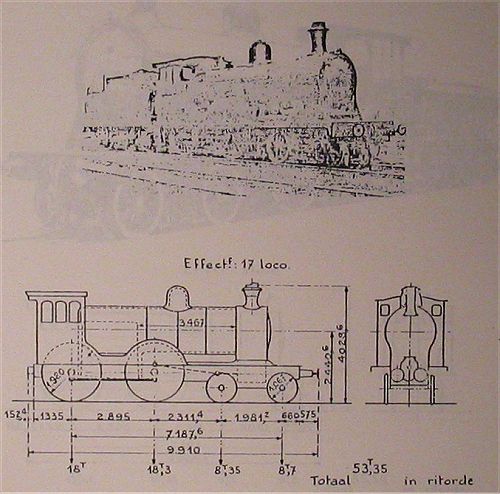

Type locomotief:    ( American)   4-4-0

Mechanisme
     Diameter van Cilinders (d) : 482,5 mm
     Zuigerslag (l) : 660 mm
     Diameter van Drijfwielen (D) : 1,980 m

Ketel
     Keteldruk (P) : 13,5 kg/cm²

     Rooster
          Lengte: 1,937 m
          Breedte: 1,070 m
          Oppervlakte (G) : 2,07

     Verwarmingsoppervlak van de vuurhaard: 12,17

     Pijpenbundel
               diameters : 40/45 mm
               aantal: 265
               oppervlakte 115,45

     Totale verwarmingsoppervlakte (S) : 127,62

     Ketelromp
          Gemiddelde diameter: 1,427 m
          Plaatdikte: 15 mm

     Dikte Vuurkistmantel: 16 en 20 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 20 mm
          Achter en zijplaten: 14,5 mm
          pijpenplaat: 16  tot 27 mm

     Dikte van pijpenplaat - Rookkast: 22 mm
     Inhoud van de ritvaardige  ketel: 4,250 m³
     Volume van de stoomkamer: 1
     Oppervlakte van stoomafgifte: 5,90

Verhouding S/G : 61,5
Gewicht lege locomotief: 48,8 ton
Adhesiegewicht (A): 36,3 ton
Verhouding T/A: 1/5,33
Trekvermogen: T= 0,65pd³l    6 810  kg
                                    D
