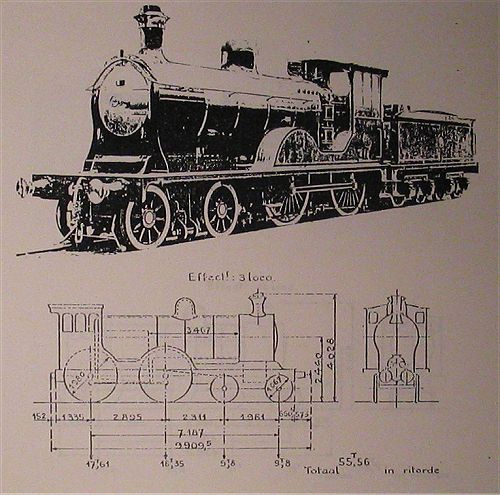

NMBS Stoomlocomotieven Bouwjaar: 1905 Nummering Locomotieven: 19.001 - 19.003 Type locomotief:    ( american )   4-4-0 Mechanisme      Diameter van Cilinders (d) : 500 mm      Zuigerslag (l) : 600 mm      Diameter van Drijfwielen (D) : 1,980 m Ketel      Keteldruk (P) : 13,5 kg/cm²      Rooster           Lengte: 1,937 m           Breedte: 1,070 m           Oppervlakte (G) : 2,07 m²      Verwarmingsoppervlak van de vuurhaard: 12,21 m²      Pijpenbundel           Kleine vlampijpen                diameters : 40/45 mm                aantal: 153                oppervlakte 66.70 m²           Grote vlampijpen                diameters : 118/127 mm                aantal: 18                oppervlakte 23.20 m²      Totale verwarmingsoppervlakte (S) : 102,11 m²      Diameters van de overhitterspijpen: 27/34 mm      Overhittingsvlak (S1) : 24,51 m²      Ketelromp           Gemiddelde diameter: 1,427 m           Plaatdikte: 15 mm      Dikte Vuurkistmantel: 16 en 20 mm      Materiaal Vuurhaardplaten: Koper      Dikte Vuurhaardplaten           Hemelplaat: 20 mm           Achter en zijplaten: 14.5 mm           pijpenplaat: 16 tot 27 mm      Dikte van pijpenplaat - Rookkast: 22 mm      Inhoud van de ritvaardige  ketel: 3,950 m³      Volume van de stoomkamer: 1 m³      Oppervlakte van stoomafgifte: 5,90 m² Verhouding S/G : 49,5 Verhouding S1/S: 0,240 Gewicht lege locomotief: 51 ton Adhesiegewicht (A): 35,960 ton Verhouding T/A: 1/4,91 Trekvermogen: T= 0,65pd²l    7 320 kg                                     D
