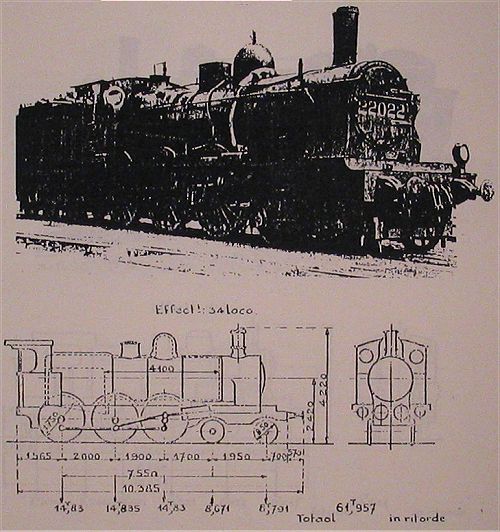

Bouwjaar: 1902, 1904, 1906
Nummering Locomotieven: 22.001 - 22.0034
Type locomotief:    ( 10Wheel )   4-6-0

Mechanisme
     Diameter van Cilinders HD (d): 350 mm
     Diameter van Cilinders LD (d) : 550 mm
     Zuigerslag (l) : 640 mm
     Diameter van Drijfwielen (D) : 1,750 m

Ketel
     Keteldruk (P) : 15 kg/cm²

     Rooster
          Lengte: 2,415 m
          Breedte: 0,985 m
          Oppervlakte (G) : 174,26

     Verwarmingsoppervlak van de vuurhaard: 11,39

     Pijpenbundel
               diameters : 65/70 mm
               aantal: 106
               oppervlakte 174,26

     Totale verwarmingsoppervlakte (S) : 185,65

     Ketelromp
          Gemiddelde diameter: 1,143 m
          Plaatdikte: 16,5 mm

     Dikte Vuurkistmantel: 15 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          pijpenplaat: 16 tot 30 mm

     Dikte van pijpenplaat - Rookkast: 25 mm
     Inhoud van de ritvaardige  ketel: 4,500
     Volume van de stoomkamer: 2,300
     Oppervlakte van stoomafgifte: 8,07

Verhouding S/G : 78
Verhouding S1/S: 8,670
Gewicht lege locomotief: 56,770 ton
Adhesiegewicht (A): 44,495 ton
Verhouding T/A: 1/5,13
Trekvermogen: T= 0,65l (pd² + p'd'²)    8 670 kg
                                  D
