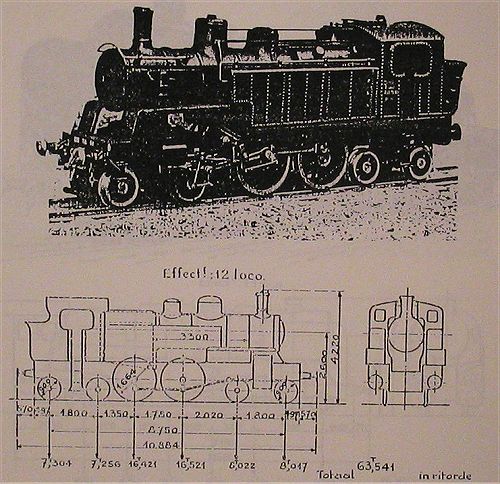

Bouwjaar: 1909, 1911
Nummering: 24.001 - 24.012
Type locomotief:    ( Reading )   4-4-4

Mechanisme
     Diameter van Cilinders (d) : 430 mm
     Zuigerslag (l) : 600 mm
     Diameter van Drijfwielen (D) : 1,664 m

Ketel
     Keteldruk (P) : 12  kg/cm²

     Rooster
          Lengte: 1,815 m
          Breedte: 1,073 m
          Oppervlakte (G) : 1,95

     Verwarmingsoppervlak van de vuurhaard: 125,3

     Pijpenbundel
               Diameters : 65/70 mm
               Aantal: 91
              Oppervlakte 117,06
     Totale verwarmingsoppervlakte (S) : 125,9

     Ketelromp
          Gemiddelde diameter: 1,320 m
          Plaatdikte: 14 mm

     Dikte Vuurhaardplaten: 15 en 16 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 14 mm
          Achter en zijplaten: 14/15 mm
          Pijpenplaat: 15 tot 25 mm

     Dikte van pijpenplaat - Rookkast: 20 mm
     Inhoud van de ritvaardige ketel: 3,568
     Volume van de stoomkamer: 1,869
     Oppervlakte van stoomafgifte: 3,20

Verhouding S/G : 64,2
Inhoud van de waterbakken: 6,5
Inhoud van de kolenbakken: 3 ton
Gewicht lege locomotief: 51,670 ton
Adhesiegewicht (A): 32,942 ton
Verhouding T/A: 1/6,34
Trekvermogen: T= 0,65 Pd²l    5 190 kg
                                       D
