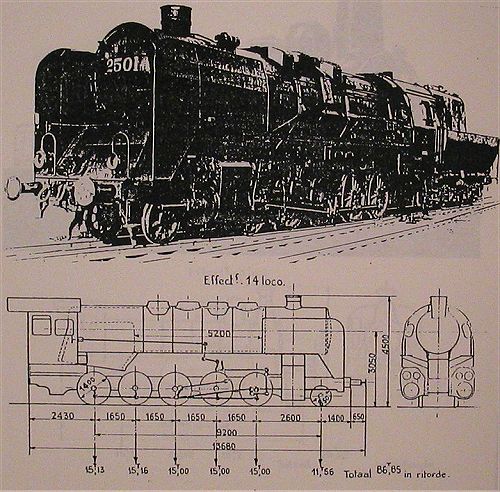

NMBS Stoomlocomotieven Bouwjaar: 1939 Nummering Locomotieven: 25.001 - 25.023 Type locomotief:    ( PDécapod)   2-10-0 Mechanisme      Diameter van Cilinders (d) : 600 mm      Zuigerslag (l) : 600 mm      Diameter van Drijfwielen (D) : 1,400 m Ketel      Keteldruk (P) : 16 kg/cm²      Type van Vuurkist: Gelast staal      Rooster           Lengte: 2,542 m           Breedte: 1,532 m           Oppervlakte (G) : 3,90 m²      Verwarmingsoppervlak van de vuurhaard: 15,90 m²      Pijpenbundel           Kleine vlampijpen                diameters : 49/54 mm                aantal: 113                oppervlakte 90,40 m²           Grote vlampijpen                diameters : 125/133 mm                aantal: 35                oppervlakte 71,30 m²      Oppervlakte van de kookbuizen: 1,67 m²      Totale verwarmingsoppervlakte (S) : 179,24 m²      Diameters van de overhitterspijpen: 24/30 mm      Overhittingsvlak (S1) : 64,10 m²      Ketelromp           Gemiddelde diameter: 1,672 m           Plaatdikte: 14 mm      Dikte Vuurkistmantel: 14 mm      Materiaal Vuurhaardplaten: Staal      Dikte Vuurhaardplaten           Hemelplaat: 10 mm           Achter en zijplaten:10 mm           pijpenplaat: 10 tot 15 mm      Dikte van pijpenplaat - Rookkast: 26 mm      Inhoud van de ritvaardige  ketel: 7,750 m³      Volume van de stoomkamer: 3,000 m³      Oppervlakte van stoomafgifte: 10,080 m² Verhouding S/G : 45,9 Verhouding S1/S: 0,355 Gewicht lege locomotief: 78,6 ton Adhesiegewicht (A): 75,29 ton Verhouding T/A: 1/3,69 Trekvermogen: T= 0,75pd²l    20,360 kg                                     D
