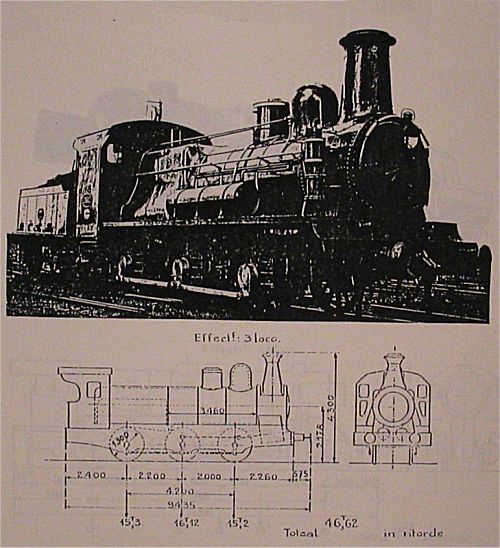

Bouwjaar: 1884 cil. van 500, 1896 cil. van 2574
Nummering: 2525 - 2574
Type locomotief:    ( Bourbonnais )   0-6-0

Mechanisme
     Diameter van Cilinders (d1) : 500 mm
     Diameter van Cilinders (d2) : 510 mm
     Zuigerslag (l) : 600 mm
     Diameter van Drijfwielen (D) : 1,300 m

Ketel
     Keteldruk (P) : 10,5  kg/cm²

     Rooster
          Lengte: 2,654 m
          Breedte: 1,900 m
          Oppervlakte (G) : 5,05

     Verwarmingsoppervlak van de vuurhaard: 11,33

     Pijpenbundel
               Diameters : 40/45 mm
               Aantal: 249
              Oppervlakte 108,48
     Totale verwarmingsoppervlakte (S) : 119,81

     Ketelromp
          Gemiddelde diameter: 1,400 m
          Plaatdikte: 14 mm

     Dikte Vuurhaardplaten: 14 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 14 mm
          Achter en zijplaten: 14 mm
          Pijpenplaat: 14 tot 25 mm

     Dikte van pijpenplaat - Rookkast: 25 mm

Verhouding S/G : 42,36
Gewicht lege locomotief: 42,36 ton
Adhesiegewicht (A): 46,62 ton
Verhouding T1/A: 1/5,9
Verhouding T2/A: 1/5,69
Trekvermogen: T1= 0,65pd1²l    7 875 kg
                                        D
Trekvermogen: T1= 0,65pd2²l   8 200 kg
                                        D
