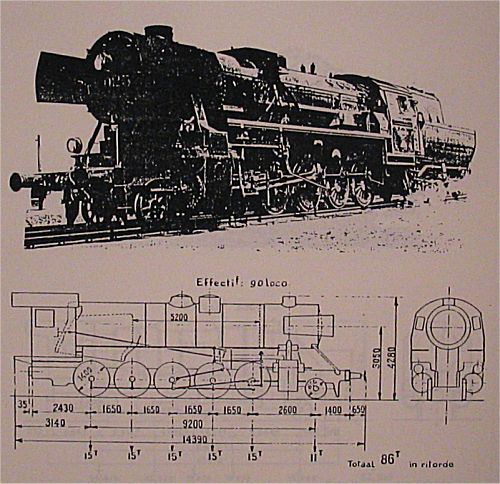

Bouwjaar: 1945
Nummering Locomotieven: 26.001 - 26.100
Type locomotief:    ( Décapod )   2-10-0

Mechanisme
     Diameter van Cilinders (d) : 600 mm
     Zuigerslag (l) : 660 mm
     Diameter van Drijfwielen (D) : 1,400 m

Ketel
     Keteldruk (P) : 16 kg/cm²
     Type van Vuurkist: Gelast staal

     Rooster
          Lengte: 2,542 m
          Breedte: 1,532 m
          Oppervlakte (G) : 3,9

     Verwarmingsoppervlak van de vuurhaard: 45,9

     Pijpenbundel
          Kleine vlampijpen
               diameters : 49/54 mm
               aantal: 113
               oppervlakte 90,4
          Grote vlampijpen
               diameters : 125/133 mm
               aantal: 35
               oppervlakte 71,3

     Oppervlakte van de kookbuizen: 1,67
     Totale verwarmingsoppervlakte (S) : 179,27
     Diameters van de overhitterspijpen: 27/35 mm
     Overhittingsvlak (S1) : 63,6

     Ketelromp
          Gemiddelde diameter: 1700 m
          Plaatdikte: 17,5 mm

     Dikte Vuurkistmantel: 16 mm
     Materiaal Vuurhaardplaten: Staal

     Dikte Vuurhaardplaten
          Hemelplaat: 10 mm
          Achter en zijplaten: 10 mm
          pijpenplaat: 10 tot 15 mm

     Dikte van pijpenplaat - Rookkast: 26 mm
     Inhoud van de ritvaardige  ketel: 7,75
     Volume van de stoomkamer: 3
     Oppervlakte van stoomafgifte: 10,8

Verhouding S/G : 45,9
Verhouding S1/S: 0,355
Gewicht lege locomotief: 79 ton
Adhesiegewicht (A): 74 ton
Verhouding T/A: 1/0,68
Trekvermogen: T= 0,75pd²l    20 360 kg
