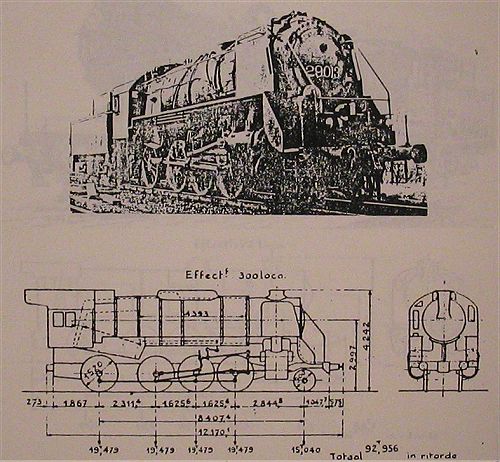

Bouwjaar: 1945
Nummering Locomotieven: 29.001 - 29.300
Type locomotief:    ( Consolidation )   2-8-0

Mechanisme
     Diameter van Cilinders (d) : 559 mm
     Zuigerslag (l) : 711 mm
     Diameter van Drijfwielen (D) : 1,520 m

Ketel
     Keteldruk (P) : 15,57 kg/cm²
     Type van Vuurkist: Gelast staal

     Rooster
          Lengte: 2,48 m
          Breedte: 1,780 m
          Oppervlakte (G) : 4,40

     Verwarmingsoppervlak van de vuurhaard: 14,68

     Pijpenbundel
          Kleine vlampijpen
               diameters : 45/50 mm
               aantal: 152
               oppervlakte 94,93
          Grote vlampijpen
               diameters : 128/137 mm
               aantal: 40
               oppervlakte 71,21

     Oppervlakte van de kookbuizen: 1,73
     Totale verwarmingsoppervlakte (S) : 182,55
     Diameters van de overhitterspijpen: 30,5/38 mm
     Overhittingsvlak (S1) : 73,00

     Ketelromp
          Gemiddelde diameter: 1,854 m
          Plaatdikte: 19,05 mm

     Dikte Vuurkistmantel: 14,3 mm
     Materiaal Vuurhaardplaten: Staal

     Dikte Vuurhaardplaten
          Hemelplaat: 9,5 mm
          Achter en zijplaten: 9,5 mm
          pijpenplaat: 12,7 mm

     Dikte van pijpenplaat - Rookkast: 14,3 mm
     Inhoud van de ritvaardige  ketel: 7,850
     Volume van de stoomkamer: 2,800
     Oppervlakte van stoomafgifte: 10,42

Verhouding S/G : 41,5
Verhouding S1/S: 0,4
Gewicht lege locomotief: 84,500 ton
Adhesiegewicht (A): 77,916 ton
Verhouding T/A: 1/5,18
Trekvermogen: T= 0,65pd²l    15 021 kg
