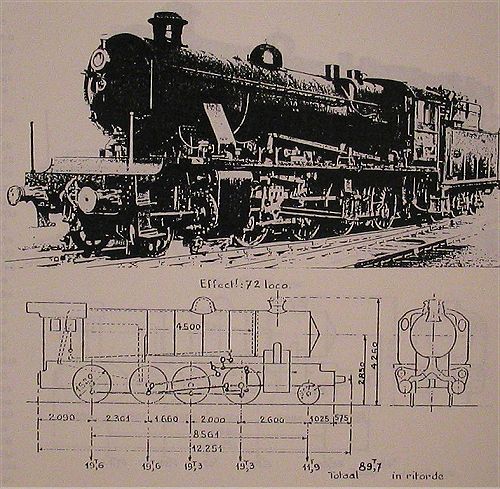

Bouwjaar: 1920
Nummering Locomotieven: 30.001 - 30.091
Type locomotief:    ( Consolidation )   2-8-0

Mechanisme
     Diameter van Cilinders (d) : 610 mm
     Zuigerslag (l) : 711 mm
     Diameter van Drijfwielen (D) : 1,520 m

Ketel
     Keteldruk (P) : 14 kg/cm²
     Type van Vuurkist: Belpaire

     Rooster
          Lengte: 3,260 m
          Breedte: 1 m
          Oppervlakte (G) : 3,26

     Verwarmingsoppervlak van de vuurhaard: 18,23

     Pijpenbundel
          Kleine vlampijpen
               diameters : 45/50 mm
               aantal: 174
               oppervlakte 111
          Grote vlampijpen
               diameters : 125/133 mm
               aantal: 28
               oppervlakte 49,50

     Totale verwarmingsoppervlakte (S) : 187,23
     Diameters van de overhitterspijpen: 28/35 mm
     Overhittingsvlak (S1) : 51,60

     Ketelromp
          Gemiddelde diameter: 1,650 m
          Plaatdikte: 19 mm

     Dikte Vuurkistmantel: 15 mm
     Materiaal Vuurhaardplaten: Staal

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          pijpenplaat: 16 tot 30 mm

     Dikte van pijpenplaat - Rookkast: 25 mm
     Inhoud van de ritvaardige  ketel: 7,250
     Volume van de stoomkamer: 2,750
     Oppervlakte van stoomafgifte: 10,65

Verhouding S/G : 55
Verhouding S1/S: 0,288
Gewicht lege locomotief: X ton
Adhesiegewicht (A): 82,540 ton
Verhouding T/A: 1/4,9
Trekvermogen: T= 0,65pd²l    15 840 kg
