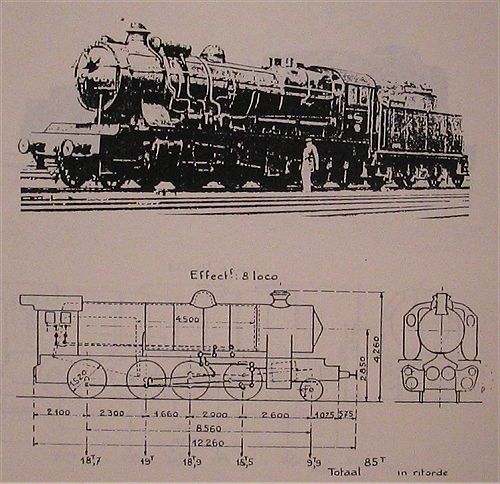

Bouwjaar: 1918
Nummering Locomotieven: 33.001 - 33.008
Type locomotief:    ( Consilidation )   2-8-0

Mechanisme
     Diameter van Cilinders HD (d) : 450 mm
     Diameter van Cilinders LD (d') : 600 mm
     Zuigerslag (l) : 660 mm
     Diameter van Drijfwielen (D) : 1,520 m

Ketel
     Keteldruk (P) : 16 kg/cm²
     Type van Vuurkist: Belpaire

     Rooster
          Lengte: 3,240 m
          Breedte: 1 m
          Oppervlakte (G) : 3,24

     Verwarmingsoppervlak van de vuurhaard: 18,80

     Pijpenbundel
          Kleine vlampijpen
               diameters : 45/50 mm
               aantal: 174
               oppervlakte 110,75
          Grote vlampijpen
               diameters : 125/133 mm
               aantal: 28
               oppervlakte 49,75

     Totale verwarmingsoppervlakte (S) : 179,30
     Diameters van de overhitterspijpen: 30,5/38 mm
     Overhittingsvlak (S1) : 59,60

     Ketelromp
          Gemiddelde diameter: 1,650 m
          Plaatdikte: 19 mm

     Dikte Vuurkistmantel: 15 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          pijpenplaat: 16 tot 30 mm

     Dikte van pijpenplaat - Rookkast: 25 mm
     Inhoud van de ritvaardige  ketel: 6,845
     Volume van de stoomkamer: 2,690
     Oppervlakte van stoomafgifte: 10,60

Verhouding S/G : 55,3
Verhouding S1/S: 0,332
Gewicht lege locomotief: 77,5 ton
Adhesiegewicht (A): 75,1 ton
Verhouding T/A: 1/4,67
Trekvermogen: T= 0,65l (pd² + p'd'²)   16 080 kg
                                  D
