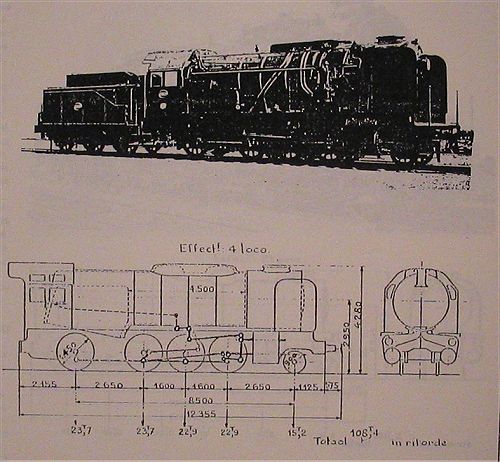

Bouwjaar: 1929
Nummering Locomotieven: 35.001 - 35.004
Type locomotief:    ( Consolodation )   2-8-0

Mechanisme
     Diameter van Cilinders (d) : 650 mm
     Zuigerslag (l) : 720 mm
     Diameter van Drijfwielen (D) : 1,450 m

Ketel
     Keteldruk (P) : 14 kg/cm²
     Type van Vuurkist:

     Rooster
          Lengte: 2,880 m
          Breedte: 1,760 m
          Oppervlakte (G) : 5,07

     Verwarmingsoppervlak van de vuurhaard: 17,57

     Pijpenbundel
          Kleine vlampijpen
               diameters : 45/50 mm
               aantal: 182
               oppervlakte 115,80
          Grote vlampijpen
               diameters : 128/137 mm
               aantal: 43
               oppervlakte 77,79

     Oppervlakte van de kookbuizen: 2,50
     Totale verwarmingsoppervlakte (S) : 213,66
     Diameters van de overhitterspijpen: 30,5/38 mm
     Overhittingsvlak (S1) : 90,88

     Ketelromp
          Gemiddelde diameter: 1,999 m
          Plaatdikte: 19,5 mm

     Dikte Vuurkistmantel: 18 en 22 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          pijpenplaat: 16 tot 30 mm

     Dikte van pijpenplaat - Rookkast: 25 mm
     Inhoud van de ritvaardige  ketel: 9,800
     Volume van de stoomkamer: 4
     Oppervlakte van stoomafgifte: 12

Verhouding S/G : 42,1
Verhouding S1/S: 0,425
Gewicht lege locomotief: 100 ton
Adhesiegewicht (A): 93,2 ton
Verhouding T/A: 1/4,23
Trekvermogen: T= 0,75pd²l    22 028 kg
                                    D
