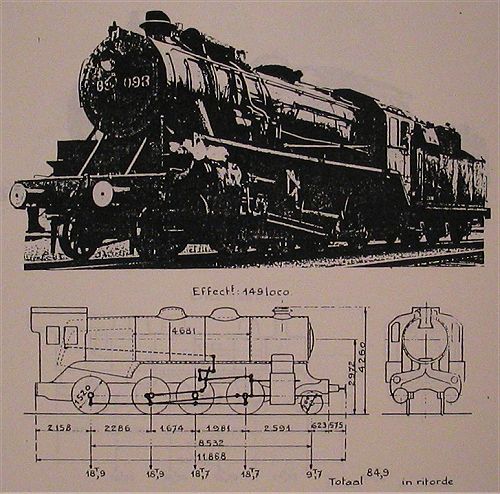

Bouwjaar: 1920
Nummering Locomotieven: 38.001 - 38.149
Type locomotief:    ( Consolidation )   2-8-0

Mechanisme
     Diameter van Cilinders (d) : 610 mm
     Zuigerslag (l) : 711 mm
     Diameter van Drijfwielen (D) : 1,520 m

Ketel
     Keteldruk (P) : 14 kg/cm²

     Rooster
          Lengte: 2,438 m
          Breedte: 1,530 m
          Oppervlakte (G) : 3,73

     Verwarmingsoppervlak van de vuurhaard: 12,04

     Pijpenbundel
          Kleine vlampijpen
               diameters : 45,16/50,8 mm
               aantal: 160
               oppervlakte 106,5
          Grote vlampijpen
               diameters : 128,98/136,5 mm
               aantal: 26
               oppervlakte 49,90

     Oppervlakte van de kookbuizen: 1,86
     Totale verwarmingsoppervlakte (S) : 169,70
     Diameters van de overhitterspijpen: 30,5/38 mm
     Overhittingsvlak (S1) : 56,10

     Ketelromp
          Gemiddelde diameter: 1,727 m
          Plaatdikte: 17 mm

     Dikte Vuurkistmantel: 12 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          pijpenplaat: 16 tot 27 mm

     Dikte van pijpenplaat - Rookkast: 25 mm
     Inhoud van de ritvaardige ketel: 7,750
     Volume van de stoomkamer: 2,250
     Oppervlakte van stoomafgifte: 9,30

Verhouding S/G : 45,3
Verhouding S1/S: 0,330
Gewicht lege locomotief: 76,810 ton
Adhesiegewicht (A): 75,2 ton
Verhouding T/A: 1/4,75
Trekvermogen: T= 0,65pd²l    15 840 kg
