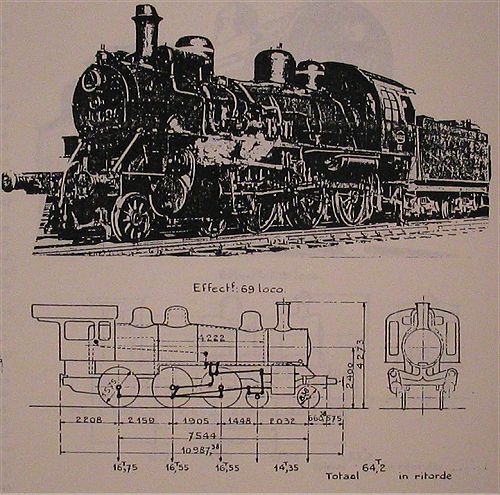

Bouwjaar: 1917
Nummering: 40.001 - 40.069
Type locomotief:    ( 10Wheel )   4-6-0

Mechanisme
     Diameter van Cilinders (d) : 483 mm
     Zuigerslag (l) : 660 mm
     Diameter van Drijfwielen (D) : 1,575 m

Ketel
     Keteldruk (P) : 13,36  kg/cm²

     Rooster
          Lengte: 2,545 m
          Breedte: 1,067 m
          Oppervlakte (G) : 2,71

     Verwarmingsoppervlak van de vuurhaard: 13,09

     Pijpenbundel
          Kleine vlampijpen
               Diameters : 45,8/50,8 mm
               Aantal: 138
              Oppervlakte 84,2
          Grote vlampijpen
               Diameters : 128,89/136,5 mm
               Aantal: 22
               Oppervlakte 37,80

          Totale verwarmingsoppervlakte (S) : 135,09
     Diameters van de overhitterspijpen: 30,5/38  mm
     Overhittingsvlak (S1) : 42,49

     Ketelromp
          Gemiddelde diameter: 1,711 m
          Plaatdikte: 17,46 mm

     Dikte Vuurhaardplaten: 14,28 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          Pijpenplaat: 16 tot 26 mm

     Dikte van pijpenplaat - Rookkast: 12 mm
     Inhoud van de ritvaardige ketel: 7,140
     Volume van de stoomkamer: 2,060
     Oppervlakte van stoomafgifte: 7,50

Verhouding S/G : 49,8
Verhouding S1/S: 0,314
Gewicht lege locomotief: 57,2 ton
Adhesiegewicht (A): 49,85 ton
Verhouding T/A: 1/5,86
Trekvermogen: T= 0,65 Pd²l    8 500 kg
                                       D
