Bouwjaar: 1916
Nummering Locomotieven: 50.001 - 50.005

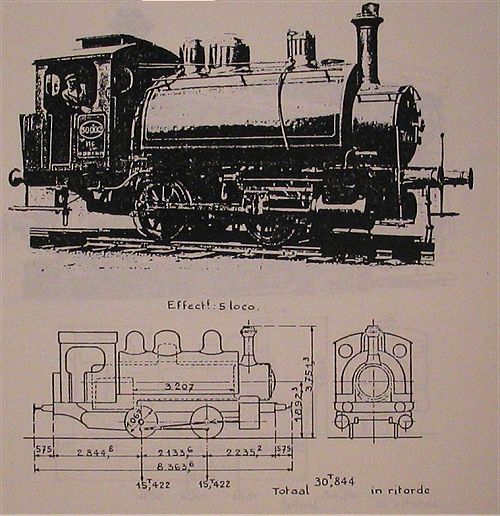

Type locomotief:    ( 4 Wheel Switcher )   0-4-0

Mechanisme
     Diameter van Cilinders (d) : 355,5 mm
     Zuigerslag (l) : 555,8 mm
     Diameter van Drijfwielen (D) : 1,067 m

Ketel
     Keteldruk (P) : 12,65 kg/cm²

     Rooster
          Lengte: 1,170 m
          Breedte: 1,080 m
          Oppervlakte (G) : 1,26

     Verwarmingsoppervlak van de vuurhaard: 5,11

     Pijpenbundel
               diameters : 46/52 mm
               aantal: 127
               oppervlakte 58,80

     Totale verwarmingsoppervlakte (S) : 6,391

     Ketelromp
          Gemiddelde diameter: 1,072 m
          Plaatdikte: 11 mm

     Dikte Vuurkistmantel: 11 mm
     Materiaal Vuurhaardplaten: Staal

     Dikte Vuurhaardplaten
          Hemelplaat: 9,5 mm
          Achter en zijplaten: 7,5 mm
          pijpenplaat: 12,7  mm

     Dikte van pijpenplaat - Rookkast: 12,7 mm
     Inhoud van de ritvaardige  ketel: 2,644
     Volume van de stoomkamer: 1,050
     Oppervlakte van stoomafgifte: 4,35

Verhouding S/G : 50,6
Inhoud waterbakken: 4,544
Inhoud kolenbakken: 0,907 ton
Gewicht lege locomotief: 26,726 ton
Adhesiegewicht (A): 30,844 ton
Verhouding T/A: 1/5,6
Trekvermogen: T= 0,65pd²l   5 500 kg
                                    D
