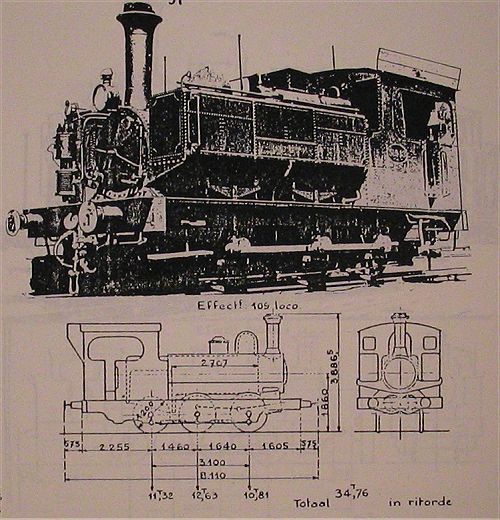

Bouwjaar: 1885 en 1894
Nummering: 51.001 - 51.197
Type locomotief:    ( Bourbonnais)   0-6-0

Mechanisme
     Diameter van Cilinders (d) : 380 mm
     Zuigerslag (l) : 460 mm
     Diameter van Drijfwielen (D) : 1,200 m

Ketel
     Keteldruk (P) : 8,5  kg/cm²
     Type van Vuurkist: Belapire

     Rooster
          Lengte: 1,300 m
          Breedte: 1,116 m
          Oppervlakte (G) : 1,46

     Verwarmingsoppervlak van de vuurhaard: 5,29

     Pijpenbundel
               Diameters : 40/45 mm
               Aantal: 165
              Oppervlakte 56,12
     Totale verwarmingsoppervlakte (S) : 61,41

     Ketelromp
          Gemiddelde diameter: 1,140 m
          Plaatdikte: 11,5 mm

     Dikte Vuurhaardplaten: 12 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 14 mm
          Achter en zijplaten: 14 mm
          Pijpenplaat: 14 tot 20mm

     Dikte van pijpenplaat - Rookkast: 20 mm
     Inhoud van de ritvaardige ketel: 2,035
     Volume van de stoomkamer: 0,990
     Oppervlakte van stoomafgifte: 4,30

Verhouding S/G : 42,3
Inhoud van de waterbakken: 4
Inhoud van de kolenbakken: 1,350 ton
Gewicht lege locomotief: 27,2 ton
Adhesiegewicht (A): 34,76 ton
Verhouding T/A: 1/11,35
Trekvermogen: T= 0,65 Pd²l    3 060 kg
                                       D
