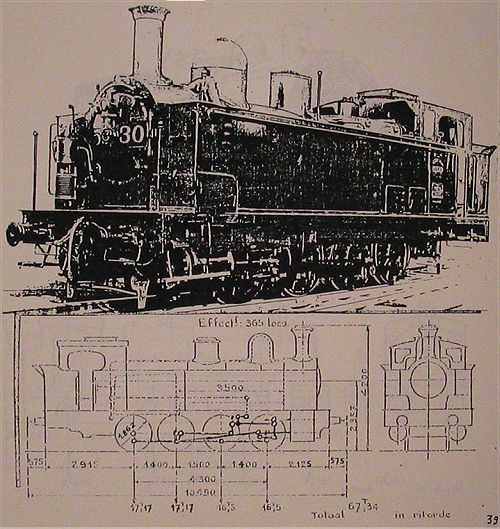

Bouwjaar: 1904
Nummering Locomotieven: 53.001 - 53.375
Type locomotief:    ( Eight Coupler )   0-8-0

Mechanisme
     Diameter van Cilinders (d) : 480 mm
     Zuigerslag (l) : 600 mm
     Diameter van Drijfwielen (D) : 1,262 m

Ketel
     Keteldruk (P) : 12,5 kg/cm²
     Type van Vuurkist: Belapire

     Rooster
          Lengte: 2,012 m
          Breedte: 1,112 m
          Oppervlakte (G) : 2,237

     Verwarmingsoppervlak van de vuurhaard: 9,02

     Pijpenbundel
               diameters : 40/45 mm
               aantal: 253
               oppervlakte 116,38

     Totale verwarmingsoppervlakte (S) : 125,40

     Ketelromp
          Gemiddelde diameter: 1,372 m
          Plaatdikte: 14 mm

     Dikte Vuurkistmantel: 16 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          pijpenplaat: 16 tot 27 mm

     Dikte van pijpenplaat - Rookkast: 22 mm
     Inhoud van de ritvaardige  ketel: 3,750
     Volume van de stoomkamer: 1,690
     Oppervlakte van stoomafgifte: 6,70

Verhouding S/G : 56,20
Inhoud waterbakken: 7
Inhoud kolenbakken: 3 ton
Gewicht lege locomotief: 53 ton
Adhesiegewicht (A): 67,34 ton
Verhouding T/A: 1/7,57
Trekvermogen: T= 0,65pd²l    8 900 kg
                                     D
