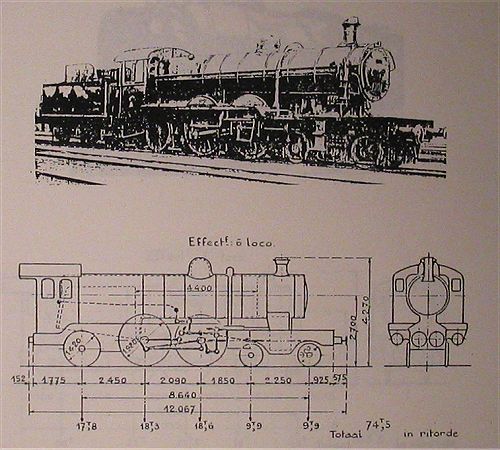

Bouwjaar: 1905
Nummering Locomotieven: 6.001 - 6.006
Type locomotief:    ( Atlantic )   4-4-2

Mechanisme
     Diameter van Cilinders (d) : 360 mm
     Diameter van Cilinders LD (d') : 600 mm
     Zuigerslag (l) : 640 mm
     Diameter van Drijfwielen (D) : 1,980 m

Ketel
     Keteldruk (P) : 16 kg/cm²
     Type van Vuurkist: Belpaire

     Rooster
          Lengte: 3,030 m
          Breedte: 1,019 m
          Oppervlakte (G) : 3,08

     Verwarmingsoppervlak van de vuurhaard: 16,23

     Pijpenbundel
               diameters : 45/50 mm
               aantal: 232
               oppervlakte 144,50

     Totale verwarmingsoppervlakte (S) : 160,73

     Ketelromp
          Gemiddelde diameter: 1,488 m
          Plaatdikte: 18 mm

     Dikte Vuurkistmantel: 15
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          pijpenplaat: 16 tot 30 mm

     Dikte van pijpenplaat - Rookkast: 25 mm
     Inhoud van de ritvaardige  ketel: 6,075
     Volume van de stoomkamer: 2,175
     Oppervlakte van stoomafgifte: 9,2

Verhouding S/G : 72
Gewicht lege locomotief: 68,103 ton
Adhesiegewicht (A): 36,9ton
Verhouding T/A: 1/4,16
Trekvermogen: T= 0,65l (pd² + p'd'²)   8 860 kg
                                  D
