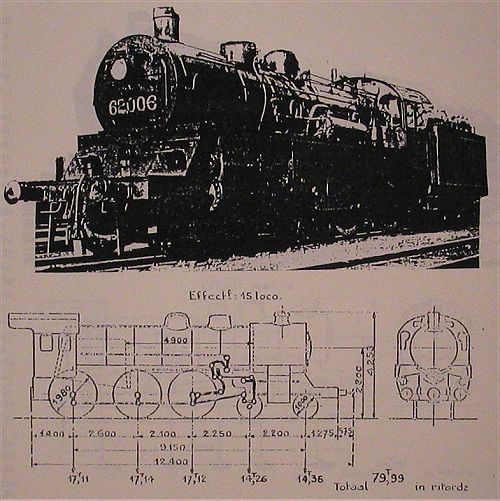

Bouwjaar: 1914
Nummering Locomotieven: 62.001 - 62.015
Type locomotief:    ( 10Wheel )   4-6-0

Mechanisme
     Diameter van Cilinders (d) : 500 mm
     Zuigerslag (l) : 630 mm
     Diameter van Drijfwielen (D) : 1,980 m

Ketel
     Keteldruk (P) : 14 kg/cm²

     Rooster
          Lengte: 2,800 m
          Breedte: 1,010 m
          Oppervlakte (G) : 2,82

     Verwarmingsoppervlak van de vuurhaard: 14,17

     Pijpenbundel
          Kleine vlampijpen
               diameters : 45/50 mm
               aantal: 129
               oppervlakte 89,27
          Grote vlampijpen
               diameters : 125/133 mm
               aantal: 26
               oppervlakte 49,65

     Totale verwarmingsoppervlakte (S) : 153,09
     Diameters van de overhitterspijpen: 32/40  mm
     Overhittingsvlak (S1) : 61,50

     Ketelromp
          Gemiddelde diameter: 1,600 m
          Plaatdikte: 16 mm

     Dikte Vuurkistmantel: 16 en 20 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          pijpenplaat: 16 tot 26 mm

     Dikte van pijpenplaat - Rookkast: 26 mm
     Inhoud van de ritvaardige  ketel: 7,100
     Volume van de stoomkamer: 3,180
     Oppervlakte van stoomafgifte: 8,71

Verhouding S/G : 53,25
Verhouding S1/S: 0,40
Gewicht lege locomotief: 73,780 ton
Adhesiegewicht (A): 51,370 ton
Verhouding T/A: 1/5,95
Trekvermogen: T= 1,5 x 0,65pd²l    10 900 kg
                                         D
