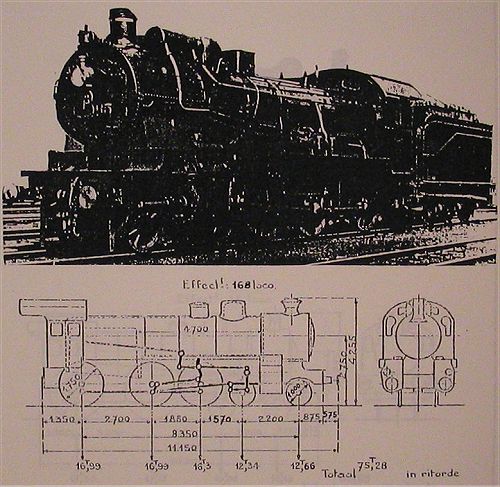

Bouwjaar: 1906
Nummering Locomotieven: 64.001 - 64.168
Type locomotief:    ( 10Wheel  )   4-6-0

Mechanisme
     Diameter van Cilinders (d) : 575 mm
     Zuigerslag (l) : 630 mm
     Diameter van Drijfwielen (D) : 1,750 m

Ketel
     Keteldruk (P) : 12 kg/cm²

     Rooster
          Lengte: 2,600 m
          Breedte: 1,010 m
          Oppervlakte (G) : 2,62

     Verwarmingsoppervlak van de vuurhaard: 14,35

     Pijpenbundel
          Kleine vlampijpen
               diameters : 45/50 mm
               aantal: 131
               oppervlakte 87,42m²
          Grote vlampijpen
               diameters : 125/133 mm
               aantal: 26
               oppervlakte 47,59

     Totale verwarmingsoppervlakte (S) : 149,36
     Diameters van de overhitterspijpen: 32/40  mm
     Overhittingsvlak (S1) : 58,90

     Ketelromp
          Gemiddelde diameter: 1,600 m
          Plaatdikte: 16 mm

     Dikte Vuurkistmantel: 16 en 20 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          pijpenplaat: 16 tot 26 mm

     Dikte van pijpenplaat - Rookkast: 26 mm
     Inhoud van de ritvaardige  ketel: 6,500
     Volume van de stoomkamer: 2,440
     Oppervlakte van stoomafgifte: 9,50

Verhouding S/G : 57
Verhouding S1/S: 0,396
Gewicht lege locomotief: 69,180 ton
Adhesiegewicht (A): 50,280 ton
Verhouding T/A: 1/5,41
Trekvermogen: T= 0,65pd²l    9 280 kg
                                     D
