Bouwjaar: 1907
Nummering Locomotieven: 69.001 - 69.013

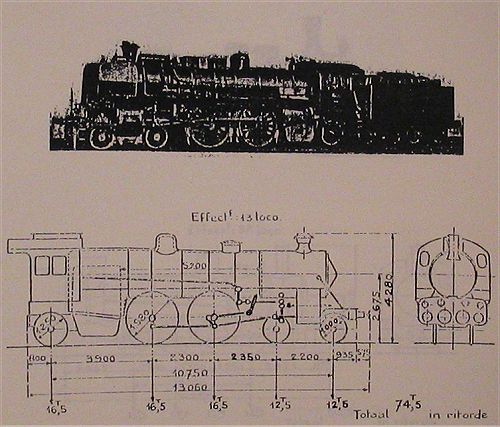

Type locomotief:    ( Atlantic )   4-4-2

Mechanisme
     Diameter van Cilinders HD (d) : 380 mm
     Diameter van Cilinders LD (d') : 580 mm
     Zuigerslag (l) : 600 mm
     Diameter van Drijfwielen (D) : 1,980 m

Ketel
     Keteldruk (P) : 14 kg/cm²

     Rooster
          Lengte: 1,950 m
          Breedte: 2,050 m
          Oppervlakte (G) : 4

     Verwarmingsoppervlak van de vuurhaard: 14,04

     Pijpenbundel
               diameters : 50/55 mm
               aantal: 264
               oppervlakte 215,67 m²

     Totale verwarmingsoppervlakte (S) : 229,71

     Ketelromp
          Gemiddelde diameter: 1,602 m
          Plaatdikte: 17 en 18 mm

     Dikte Vuurkistmantel: 18 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          pijpenplaat: 17 tot 28 mm

     Dikte van pijpenplaat - Rookkast: 28 mm
     Inhoud van de ritvaardige  ketel: 8
     Volume van de stoomkamer: 2,700
     Oppervlakte van stoomafgifte: 10

Verhouding S/G : 57
Gewicht lege locomotief: 68,4 ton
Adhesiegewicht (A): 33 ton
Verhouding T/A: 1/4,21
Trekvermogen: T= 0,65²l (pd² +p'd'²)   7 830 kg
                                  D
