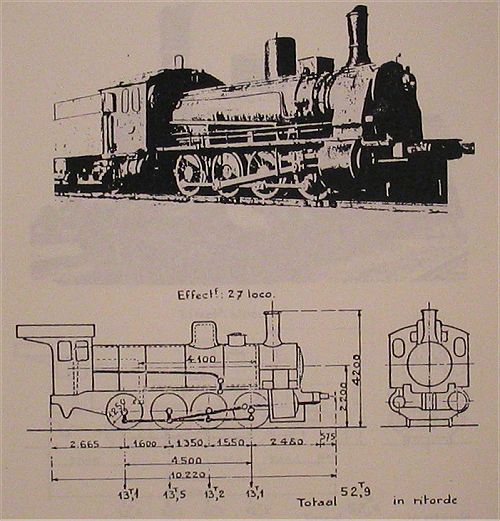

Bouwjaar: 1893
Nummering Locomotieven: 72.001 - 72.027
Type locomotief:    ( Eight Coupler )   0-8-0

Mechanisme
     Diameter van Cilinders HD (d) : 530 mm
     Diameter van Cilinders LD (d') : 750 mm
     Zuigerslag (l) : 630 mm
     Diameter van Drijfwielen (D) : 1,250 m

Ketel
     Keteldruk (P) : 12 kg/cm²

     Rooster
          Lengte: 2,250 m
          Breedte: 1,000 m
          Oppervlakte (G) : 2,25

     Verwarmingsoppervlak van de vuurhaard: 10,32

     Pijpenbundel
               diameters : 45/50 mm
               aantal: 222
               oppervlakte 128,67 m²

     Totale verwarmingsoppervlakte (S) : 139

     Ketelromp
          Gemiddelde diameter: 1,530 m
          Plaatdikte: 16 mm

     Dikte Vuurkistmantel: 18 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          pijpenplaat: 16  tot 26 mm

     Dikte van pijpenplaat - Rookkast: 25 mm
     Inhoud van de ritvaardige  ketel: 4,850
     Volume van de stoomkamer: 2,150
     Oppervlakte van stoomafgifte: 8,20

Verhouding S/G : 61,6
Gewicht lege locomotief: 47,4 ton
Adhesiegewicht (A): 52,9 ton
Verhouding T/A: 1/4,79
Trekvermogen: T= 0,5 x 0,65l (pd² + p'd'²)   11030kg
                                     D
