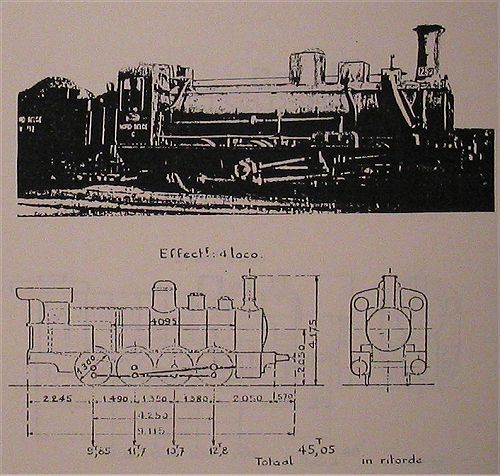

Bouwjaar: 1881
Nummering Locomotieven: 77.001 - 77.004
Type locomotief:    ( Eight Coupler  )   0-8-0

Mechanisme
     Diameter van Cilinders (d) : 500 mm
     Zuigerslag (l) : 650 mm
     Diameter van Drijfwielen (D) : 1,300 m

Ketel
     Keteldruk (P) : 10 kg/cm²

     Rooster
          Lengte: 2,182 m
          Breedte: 0,954 m
          Oppervlakte (G) : 2,08

     Verwarmingsoppervlak van de vuurhaard: 10,02

     Pijpenbundel
               diameters : 45/50 mm
               aantal: 197
               oppervlakte 115,46

     Totale verwarmingsoppervlakte (S) : 125,48

     Ketelromp
          Gemiddelde diameter: 1,500 m
          Plaatdikte: 16 mm

     Dikte Vuurkistmantel: 16  en 17 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 15 mm
          Achter en zijplaten: 15 mm
          pijpenplaat: 15 tot 30 mm

     Dikte van pijpenplaat - Rookkast: 20 mm
     Inhoud van de ritvaardige  ketel: 5,100
     Volume van de stoomkamer: 2,750
     Oppervlakte van stoomafgifte: 8,56

Verhouding S/G : 60,32
Gewicht lege locomotief: 40,150 ton
Adhesiegewicht (A): 45,050 ton
Verhouding T/A: 1/4,54
Trekvermogen: T= 0,65pd²l    8120 kg
                                     D
