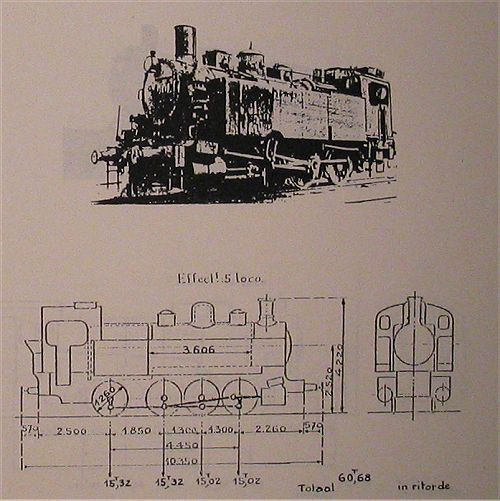

Bouwjaar: 1909
Nummering Locomotieven: 89.001 - 89.005
Type locomotief:    ( EightCoupler  )   0-8-0

Mechanisme
     Diameter van Cilinders (d) : 480 mm
     Zuigerslag (l) : 660 mm
     Diameter van Drijfwielen (D) : 1,260 m

Ketel
     Keteldruk (P) : 12 kg/cm²

     Rooster
          Lengte: 2,010 m
          Breedte: 1,144 m
          Oppervlakte (G) : 2,30

     Verwarmingsoppervlak van de vuurhaard: 8,13

     Pijpenbundel
               diameters : 45/50 mm
               aantal: 184
               oppervlakte 94,99

     Totale verwarmingsoppervlakte (S) : 103,12

     Ketelromp
          Gemiddelde diameter: 1,432 m
          Plaatdikte: 16 mm

     Dikte Vuurkistmantel: 16 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 16 mm
          Achter en zijplaten: 16 mm
          pijpenplaat: 16  tot 25 mm

     Dikte van pijpenplaat - Rookkast: 20 mm
     Inhoud van de ritvaardige  ketel: 4,170
     Volume van de stoomkamer: 2,090
     Oppervlakte van stoomafgifte: 7,040

Verhouding S/G : 44,83
Inhoud waterbakken: 8,650
Inhoud kolenbakken: 2 ton
Gewicht lege locomotief: 45,380 ton
Adhesiegewicht (A): 60,680 ton
Verhouding T/A: 1/5,94
Trekvermogen: T= 0,65pd²l    10200 kg
                                     D
