Bouwjaar: 1908
Nummering Locomotieven: 9.001 - 9.042

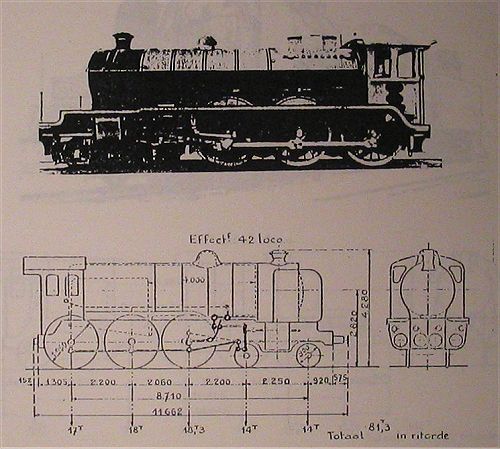

Type locomotief:    ( 10 Wheel )   4-6-0

Mechanisme
     Diameter van Cilinders (d) : 445 mm
     Zuigerslag (l) : 640 mm
     Diameter van Drijfwielen (D) : 1,890 m

Ketel
     Keteldruk (P) : 14 kg/cm²

     Rooster
          Lengte: 3,016 m
          Breedte: 1,038 m
          Oppervlakte (G) : 3,13m²

     Verwarmingsoppervlak van de vuurhaard: 16,44

     Pijpenbundel
          Kleine vlampijpen
               diameters : 45/50 mm
               aantal: 152
               oppervlakte 85,97
          Grote vlampijpen
               diameters : 125/133mm
               aantal: 28
               oppervlakte 43,98

     Totale verwarmingsoppervlakte (S) : 146,39
     Diameters van de overhitterspijpen: 30,5/38 mm
     Overhittingsvlak (S1) : 37,80

     Ketelromp
          Gemiddelde diameter: 1,650 m
          Plaatdikte: 17 mm

     Dikte Vuurkistmantel: 15 en 25 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 20 mm
          Achter en zijplaten: 17 mm
          pijpenplaat: 17 tot 27 mm

     Dikte van pijpenplaat - Rookkast: 22 mm
     Inhoud van de ritvaardige  ketel: 6,300
     Volume van de stoomkamer: 1,600
     Oppervlakte van stoomafgifte: 8,50

Verhouding S/G : 49,5
Verhouding S1/S: 0,243
Gewicht lege locomotief: 74 ton
Adhesiegewicht (A): 53,3 ton
Verhouding T/A: 1/4,58
Trekvermogen: T= 2 X 0,65pd²l    11 659 kg
                                       D
