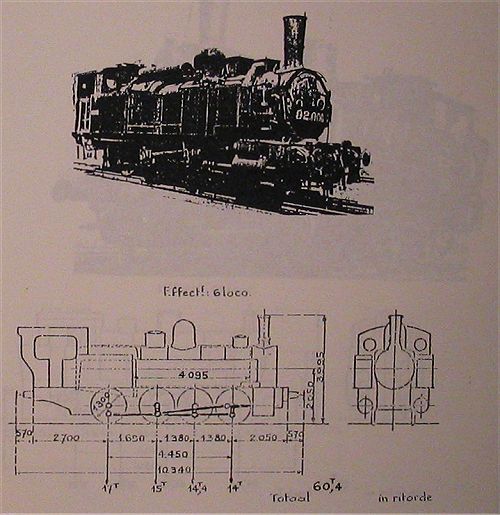

Bouwjaar: 1881
Nummering: 92.001 - 92.006
Type locomotief:    ( Eight Coupler )   0-8-0

Mechanisme
     Diameter van Cilinders (d) : 500 mm
     Zuigerslag (l) : 650 mm
     Diameter van Drijfwielen (D) : 1,300 m

Ketel
     Keteldruk (P) : 10  kg/cm²

     Rooster
          Lengte: 2,182 m
          Breedte: 0,954 m
          Oppervlakte (G) : 2,08

     Verwarmingsoppervlak van de vuurhaard: 10,02

     Pijpenbundel
               Diameters : 45/50 mm
               Aantal: 197
              Oppervlakte 115,46
     Totale verwarmingsoppervlakte (S) : 125,48

     Ketelromp
          Gemiddelde diameter: 1,500 m
          Plaatdikte: 16 mm

     Dikte Vuurhaardplaten: 16 en 17 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 15 mm
          Achter en zijplaten: 15 mm
          Pijpenplaat: 15 tot 30 mm

     Dikte van pijpenplaat - Rookkast: 20 mm
     Inhoud van de ritvaardige ketel: 5,100
     Volume van de stoomkamer: 2,750
     Oppervlakte van stoomafgifte: 8,560

Verhouding S/G : 60,32
Inhoud van de waterbakken: 6
Inhoud van de kolenbakken: 3 ton
Gewicht lege locomotief: 44,115 ton
Adhesiegewicht (A): 60,4 ton
Verhouding T/A: 1/7,42
Trekvermogen: T= 0,65pd²l    8 120 kg
                                       D
