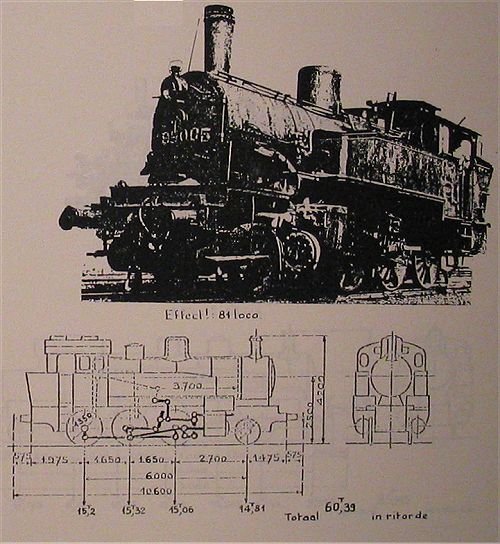

Bouwjaar: 1901
Nummering Locomotieven: 93.001- 93.081
Type locomotief:    ( Mogul  )   4-6-0

Mechanisme
     Diameter van Cilinders (d) : 450 mm
     Zuigerslag (l) : 630 mm
     Diameter van Drijfwielen (D) : 1,350 m

Ketel
     Keteldruk (P) : 12 kg/cm²

     Rooster
          Lengte: 1,550 m
          Breedte: 0,990 m
          Oppervlakte (G) : 1,53

     Verwarmingsoppervlak van de vuurhaard: 7,60

     Pijpenbundel
               diameters : 41/46 mm
               aantal: 209
               oppervlakte 99,60

     Totale verwarmingsoppervlakte (S) : 107,20

     Ketelromp
          Gemiddelde diameter: 1,372 m
          Plaatdikte: 14 mm

     Dikte Vuurkistmantel: 15 en 20 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 15 mm
          Achter en zijplaten: 15 mm
          pijpenplaat: 16  tot 27 mm

     Dikte van pijpenplaat - Rookkast: 26 mm
     Inhoud van de ritvaardige  ketel: 4,115
     Volume van de stoomkamer: 1,457
     Oppervlakte van stoomafgifte: 5,68

Verhouding S/G : 70
Inhoud waterbakken: 7
Inhoud kolenbakken: 2 ton
Gewicht lege locomotief: 46,850 ton
Adhesiegewicht (A): 45,850 ton
Verhouding T/A: 1/6,18
Trekvermogen: T= 0,65pd²l    97370 kg
                                     D
