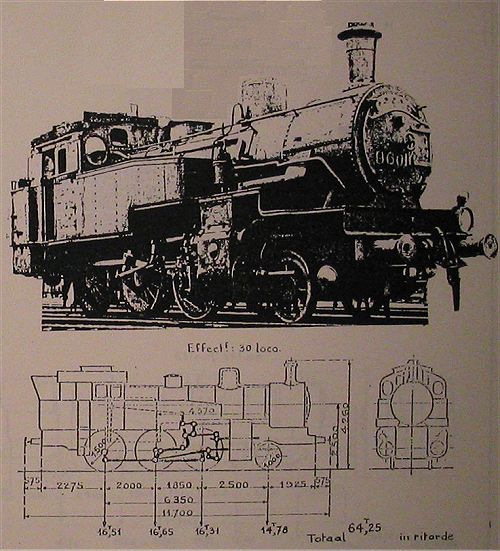

Bouwjaar: 1907
Nummering Locomotieven: 96.001 - 96.030
Type locomotief:    ( Mogul  )   2-6-0

Mechanisme
     Diameter van Cilinders (d) : 540 mm
     Zuigerslag (l) : 360 mm
     Diameter van Drijfwielen (D) : 1,500 m

Ketel
     Keteldruk (P) : 12 kg/cm²

     Rooster
          Lengte: 1,750 m
          Breedte: 0,990 m
          Oppervlakte (G) : 1,73

     Verwarmingsoppervlak van de vuurhaard: 9,41

     Pijpenbundel
          Kleine vlampijpen
               diameters : 41/46 mm
               aantal: 120
               oppervlakte 67,60
          Grote vlampijpen
               diameters : 125/133 mm
               aantal: 18
               oppervlakte 30,80

     Totale verwarmingsoppervlakte (S) : 107,81
     Overhittingsvlak (S1) : 33,40

     Ketelromp
          Gemiddelde diameter: 1,374 m
          Plaatdikte: 13 mm

     Dikte Vuurkistmantel: 14  en 20 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 14 mm
          Achter en zijplaten: 14 mm
          pijpenplaat: 14  tot 27 mm

     Dikte van pijpenplaat - Rookkast: 24 mm
     Inhoud van de ritvaardige  ketel: 4,522
     Volume van de stoomkamer: 1,520
     Oppervlakte van stoomafgifte: 6,80

Verhouding S/G : 62
Inhoud waterbakken: 7
Inhoud kolenbakken: 2,5 ton
Verhouding S1/S: 0,31
Gewicht lege locomotief: 51,480 ton
Adhesiegewicht (A): 49,470 ton
Verhouding T/A: 1/5,18
Trekvermogen: T= 0,65pd²l    9550 kg
