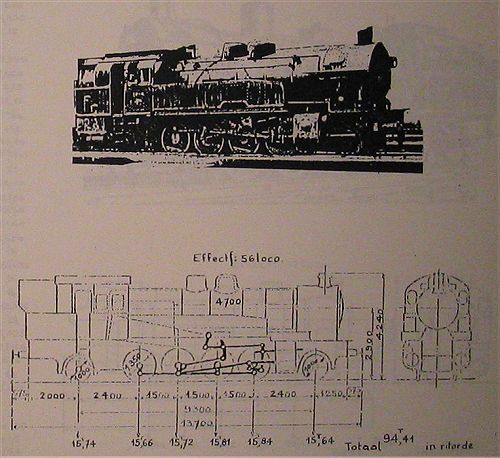

Bouwjaar: 1913
Nummering: 97.001 - 97.056
Type locomotief:    ( Mikado )  2-8-2

Mechanisme
     Diameter van Cilinders (d) : 600 mm
     Zuigerslag (l) : 660 mm
     Diameter van Drijfwielen (D) : 1,350 m

Ketel
     Keteldruk (P) : 12  kg/cm²

     Rooster
          Lengte: 2,600 m
          Breedte: 0,980 m
          Oppervlakte (G) : 2,5

     Verwarmingsoppervlak van de vuurhaard: 13,89

     Pijpenbundel
          Kleine vlampijpen
               Diameters : 45/50 mm
               Aantal: 114
              Oppervlakte 75,81
          Grote vlampijpen
               Diameters : 125/133 mm
               Aantal: 24
               Oppervlakte 43,94

          Totale verwarmingsoppervlakte (S) : 133,84
     Diameters van de overhitterspijpen: 32/40  mm
     Overhittingsvlak (S1) : 51,47

     Ketelromp
          Gemiddelde diameter: 1,500 m
          Plaatdikte: 15,5 mm

     Dikte Vuurhaardplaten: 20 mm
     Materiaal Vuurhaardplaten: Koper

     Dikte Vuurhaardplaten
          Hemelplaat: 15 mm
          Achter en zijplaten: 15 tot 16 mm
          Pijpenplaat: 16 tot 30 mm

     Dikte van pijpenplaat - Rookkast: 30 mm
     Inhoud van de ritvaardige ketel: 5,550
     Volume van de stoomkamer: 2,830
     Oppervlakte van stoomafgifte: 9,53

Verhouding S/G : 53,5
Verhouding S1/S: 0,395
Inhoud van de waterbakken: 11
Inhoud van de kolenbakken: 4 ton
Gewicht lege locomotief: 73,130 ton
Adhesiegewicht (A): 63,050 ton
Verhouding T/A: 1/4,58
Trekvermogen: T= 0,65pd²l    13 730 kg
                                       D
